Ki lehet cserélni egy hengert? Motorkerékpár hengervezető

Ki lehet cserélni egy hengert egy motorkerékpáron?

A rövid válasz igen – kicserélheti egyetlen motorkerékpár hengerét, és különösen az egyhengeres kerékpárok esetében ez az egyik legegyszerűbb motoros munka, amelyet egy tapasztalt otthoni szerelő vagy bolt el tud végezni. Legyen szó hornyolt furatról, megrepedt hordóról vagy olyan súlyos kopásról, amelyet a csiszolással már nem lehet orvosolni, a henger cseréje egy jól bevált javítási út. A többhengeres motorkerékpárokra ugyanez az elv érvényes: az egyes hengerek cserélhetők anélkül, hogy a teljes motort meghúznák vagy átépítenék, bár a bonyolultság a hengerek számával nő.

A „tudod-e” és a „kell-e” két különböző kérdés. A csere kontra javítás döntése a motorkerékpár henger a sérülés típusától, a henger anyagától, a túlméretezett dugattyúk elérhetőségétől és a költségvetéstől függ. Ez az útmutató végigvezeti mindazt, amit tudnia kell, mielőtt leveszi a hordót a kerékpárról.

Mi a motorkerékpár hengere és mit csinál?

A motorkerékpár hengere – néha hengerhengernek is nevezik – a motor égésterének magháza. Ez biztosítja a tömített furatot, amelyben a dugattyú fel-le mozog, és az üzemanyag gyújtását mechanikus mozgássá alakítja. Négyütemű motorban ez két főtengely-fordulatonként történik. A kétütemű motorban minden egyes fordulatnál megtörténik az égés, ami lényegesen nagyobb hő- és mechanikai igénybevételt ró a hengerfalakra.

A hengereket általában vasból vagy alumíniumból öntik. Az öntöttvas hengerek könnyebben újrafúrhatóak, ha elhasználódnak, mivel az anyag eltávolítható, és a furat megnagyobbítható a túlméretezett dugattyúk befogadására. Az alumínium hengerek könnyebbek és hatékonyabban vezetik le a hőt, de edzett belső bélésre van szükségük – akár öntöttvas hüvelyre, akár Nikasil (nikkel-szilícium-karbid) bevonattal –, hogy túléljék a mozgó dugattyú súrlódását. Ez a megkülönböztetés nagyon sokat számít, amikor eldönti, hogy javítsa vagy cserélje ki a hengerhengert.

Egy egyhengeres motorkerékpár-motor pontosan egy ilyen csövet tartalmaz, egy dugattyúval, egy gyűrűkészlettel és egy égéstérrel. Ez az egyszerűség az egyik oka annak, hogy az egyhengeres kerékpárokat nagyra értékelik a könnyű karbantartás szempontjából: csak egy hengerrel kell foglalkozni, ha valami elromlik.

Jelzi, hogy motorkerékpárjának hengere cserére szorul

Mielőtt elkötelezné magát a teljes hengercsere mellett, helyesen kell diagnosztizálnia a problémát. Számos tünet közvetlenül a henger kopására vagy sérülésére utal, és a megfelelő diagnosztikai tesztek megmondhatják, hogy a polírozó javítja-e, vagy egy új henger az egyetlen praktikus megoldás.

A tömörítés elvesztése

A kompressziós teszt az első eszköz, amelyhez hozzá kell nyúlni. Távolítsa el a gyújtógyertyát és csavarja be a nyomásmérőt. Teljesen nyitott fojtószelep mellett forgassa a motort, amíg a mérőállás stabilizálódik. A legtöbb egészséges négyütemű egyhengeres motornak 120 és 180 psi között kell lennie, a gyártó specifikációitól függően – a pontos hatótávért ellenőrizze a szervizkönyvet. A lényegesen a specifikáció alatti érték belső szivárgásra utal.

Kövesse a nedves kompressziós tesztet: fecskendezzen egy kis mennyiségű motorolajat a hengerbe a gyújtógyertya furaton keresztül, és ismételje meg a tesztet. Ha a kompresszió több mint 20%-kal növekszik, valószínűleg a kopott dugattyúgyűrűk a felelősek. Ha a leolvasott értékek változatlanok maradnak olajjal és olaj nélkül, a probléma a szelepekben vagy a fejtömítésben van – nem magában a hengerfuratban.

Karcolt vagy sérült hengerfalak

A hengerfalakon lévő függőleges karcolások – amelyek fényes, párhuzamos karcolásokként láthatók, amelyek fel-le futnak a furatban – a henger sérülésének legmeghatározóbb mutatója. A pontozás általában a kenési hiba, a törmelék lenyelése vagy a dugattyúgyűrű összeomlása miatt következik be. Az enyhe pontozást néha csiszolással lehet kezelni, hogy helyreállítsa a gyűrűk megfelelő tömítéséhez szükséges sraffozási mintát. A mélypontozás, vagy a Nikasil bevonaton keresztül egészen az alumínium alapanyagig terjedő karcolás szinte mindig cserét vagy közvetlen hengercserét igényel.

Túlzott furatkopás

Több tízezer mérföldön keresztül még egy jól karbantartott hengerfurat is a tűréshatárán túl kopik. Használjon furatmérőt vagy mikrométeres pattintómérőt a furatátmérő megméréséhez a dugattyú mozgási zónája tetején, közepén és alján. Hasonlítsa össze a méréseit a szervizkönyvben található szabványos furatspecifikációval. Ha a kopás meghaladja a gyártó által megadott szervizhatárértéket – jellemzően 0,05-0,10 mm-rel meghaladja a legtöbb japán egyedi furat szabványos furatát –, a hengernek figyelmet kell fordítania.

Látható dugattyúsérülés

A dugattyú és a henger sérülése gyakran együtt jár. A dugattyú koronáján a detonáció miatti lyukak vagy eróziók, a lejtős futás miatti megolvadt területek, vagy a szoknyán a szennyeződés miatti függőleges nyomok arra utalnak, hogy a furat is megsérült. A henger vizsgálatakor mindig távolítsa el és egyszerre ellenőrizze a dugattyút.

Tartós olajfogyasztás vagy kék füst

Ha a motorkerékpárja folyamatosan éget olajat és kék füstöt bocsát ki a kipufogóból, és az új dugattyúgyűrűk nem oldják meg, akkor maga a furat is elkophatott azon a ponton, ahol a gyűrűk hatékonyan tömíthetnek. Az a hordó, amely már nem gömbölyű – ezt az állapotot „nem kerek”-nek hívják –, nem lesz megfelelő gyűrűzár, függetlenül attól, hogy a gyűrűk mennyire újak.

Javítás vagy csere: Hogyan döntsünk

Nem minden motorkerékpár sérült hengerét kell kicserélni. Sok esetben a hordó megmunkálással vagy cserével helyreállítható az új alkatrész költségének töredékéért. A legfontosabb változók a henger anyaga, a bevonat típusa és a sérülés súlyossága.

Öntöttvas hengereknél a túlméretezett dugattyú befogadására alkalmas újrafúrás – jellemzően 0,25 mm-es, 0,50 mm-es és 1,00 mm-es lépésekben raktáron felül – bevált és költséghatékony javítás. A furatot precízen körbeforgácsolják, majd csiszolják, hogy a gyűrűknek megfelelő felületi minőséget kapjanak. Reális az 50%-os vagy több megtakarítás az új henger vásárlásához képest, ha az újrafúrás is lehetséges.

A Nikasil bevonatú alumíniumhengerek esetében más a helyzet. Ha a Nikasil kompromittált, nem lehet egyszerűen újrafúrni a csupasz alumíniumot – a puha alapanyag nem marad életben edzett bélés nélkül. A csereszolgáltatások lecsupaszíthatják és újra felvihetik a Nikasilt hengerenként nagyjából 150-400 dollárért, de csak akkor, ha a sérülés nem hatol be olyan mélyen, hogy az alap alumínium szerkezetileg sérüljön. Ha igen, a csere az egyetlen út.

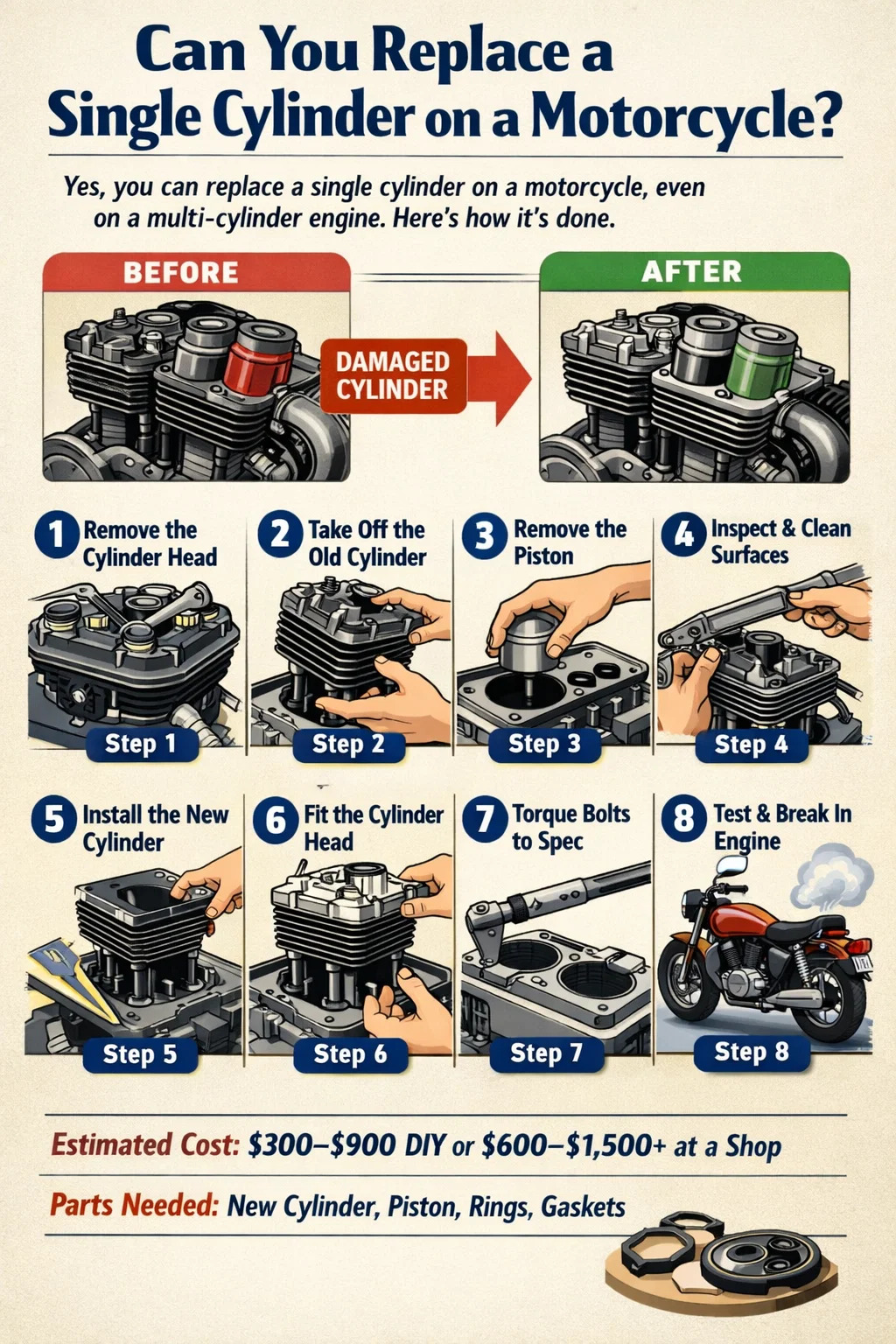

Motorkerékpár hengerének cseréje: lépésről lépésre

A motorkerékpár hengereinek cseréje – akár egyhengeres motoron, akár egy többhengeres kerékpáron – ugyanazt az általános sorrendet követi. Az egyhengeres motorkerékpáron a munka könnyebben elérhető, mivel nincsenek szomszédos hengerek, amelyeket meg kell dolgozni, így ez egy reális projekt egy hozzáértő háziszerelő számára a megfelelő szerszámokkal.

Amire szüksége lesz

• A motorkerékpár-modellhez tartozó szervizkönyv
• Nyomatékkulcs és teljes dugós készlet
• Dugattyúgyűrű kompresszor
• Furatmérő vagy pattintós mérő mikrométerrel
• Tömítéskaparó és tisztító oldószer
• Csere henger, talptömítés és fejtömítés
• Új dugattyú és gyűrűk illeszkednek a cserehenger furat méretéhez
• Motorolaj és hűtőfolyadék (ha folyadékhűtéses)

1. lépés: Engedje le a folyadékokat és készítse elő a motort

Teljesen hideg motornál engedje le a motorolajat. Folyadékhűtéses motorkerékpárokon a hűtőfolyadékot is engedje le. Ha lehetséges, hagyja egy éjszakán át, hogy a maradék folyadék teljesen kifolyjon az összes járatból. Rögzítse a motorkerékpárt középső állványra vagy karámállványra, hogy munka közben ne mozduljon el.

2. lépés: Távolítsa el a kipufogórendszert és a hengerfejet

Fokozatosan és egyenletesen lazítsa meg az összes gyűjtőcső csavarját – soha ne távolítsa el az egyik csavart teljesen, mielőtt a többit meglazította volna, mert ez egyenetlen terhelést jelent a fejre. Távolítsa el a kipufogófejet. Válasszon le minden elektromos csatlakozást a fejről (például a hűtőfolyadék hőmérséklet-érzékelőjét), majd távolítsa el a hengerfej csavarjait a szervizkönyvben leírt fordított sorrendben. A legtöbb kislemez fejcsavarjait keresztben vagy spirálban távolítják el. Emelje fel a fejet, ügyelve arra, hogy ne essen rá a szabad hengerfuratra.

3. lépés: Távolítsa el a hengerhengert

Lehajtott fejjel a henger hengerét a forgattyúházba csavart alapanyák vagy csapok tartják a helyén. Óvatosan távolítsa el ezeket a rögzítőelemeket, és jegyezze fel a helyzetüket – egyes motorokon a csapok eltérő hosszúságúak. Emelje fel a hengert egyenesen felfelé a dugattyúról. Mivel a henger alja megtisztítja a dugattyúgyűrűket, támassza meg a dugattyút, hogy a hajtórúd ne csapódjon a forgattyúház szájához. Tekerje be a forgattyúház nyílását tiszta ronggyal, hogy megakadályozza a törmelék beesését.

4. lépés: Távolítsa el a dugattyút

Óvatosan távolítsa el a dugattyúgyűrűket úgy, hogy mindegyiket csak annyira húzza szét, hogy lecsússzon a koronáról – a túlzott szétterítés megrepedezi őket. Távolítsa el a biztosítógyűrűket (csuklócsap-gyűrűket) a dugattyúcsap furatából. Ezek rugófeszítés alatt állnak, és ha nem szabályozzák, átrepülhetnek a műhelyen. Használjon dugattyúcsap-eltávolító szerszámot vagy megfelelő sodrót a csapszeg kinyomásához, és válassza le a dugattyút a hajtórúdról. Vizsgálja meg a kisvégű csapágyat (a hajtórúd tetején lévő tűcsapágyat), és cserélje ki, ha érdesség vagy holtjáték van rajta.

5. lépés: Tisztítsa meg és ellenőrizze az összes illeszkedő felületet

Alaposan kaparja le a forgattyúház alapfelületét és a hengerfej alsó részét az összes régi tömítésanyagtól. Bármilyen maradvány megakadályozza az új tömítések megfelelő tömítését. Ellenőrizze, hogy a forgattyúház illeszkedő felülete nem vetemedett-e meg egy egyenes éllel. A hengerfejen tisztítsa meg az égésteret, és ellenőrizze, hogy nincsenek-e repedések vagy erózió a szelepülékek és a gyújtógyertya menetei körül.

6. lépés: Szerelje be az új hengert

Szerelje fel az új dugattyút a hajtórúdra, szereljen fel új biztosítógyűrűket (soha ne használja fel újra a régi biztosítógyűrűket – ezek egyszer használatos biztonsági alkatrészek), és szerelje be az új dugattyúgyűrűket a szervizkönyvben leírtak szerint, a gyűrűk közötti távolságokat a jelzett pozíciókban eltolva. Szerelje be az új alaptömítést szárazon vagy vékony tömítőanyag-kenettel a gyártó utasításai szerint. Nyomja össze a gyűrűket egy gyűrűs kompresszor szerszámmal, majd engedje le a cserehenger hengerét egyenesen a dugattyú fölé. Tartsa a furatot tökéletesen egy vonalban a dugattyúval, amikor leengedi; szögben kényszerítve eltörik a gyűrű.

7. lépés: Szerelje vissza a hengerfejet és húzza meg az összes rögzítőelemet

Szereljen be új fejtömítést – soha ne használja fel újra a fejtömítést. Óvatosan engedje le a fejet, kézzel csavarja be az összes fejű csavart, majd húzza meg őket több lépésben a szervizkönyvben leírt sorrend szerint. A legtöbb egyhengeres motor a csavarok méretétől és a motor kialakításától függően 25 és 45 Nm között húzza meg a fejcsavarokat; kézikönyve megadja a pontos számot. A meghúzás után csatlakoztassa újra a kipufogót, a hűtőrendszer alkatrészeit és az elektromos csatlakozásokat. Töltse fel az olajat és a hűtőfolyadékot.

8. lépés: Törje be az új hengert

Egy új motorkerékpár-henger megfelelő betörési időt igényel, hogy a dugattyúgyűrűk a furat falához illeszkedjenek. Az első 500–1000 km-en kerülje a tartósan magas fordulatszámot vagy a teljes gázzal történő működést. Változtassa gyakran a motor fordulatszámát, és az első 100-200 km megtétele után cserélje ki az olajat, hogy kiöblítse a gyűrűülés során keletkező fémrészecskéket. Az első néhány út után ellenőrizze a szivárgást, és az első fűtési ciklus után húzza meg újra a fejcsavarokat, ha a szervizkönyv ezt javasolja.

Egyhengeres csere többhengeres motorkerékpáron

Párhuzamos iker-, soros négyes vagy V-ikermotorkerékpárokon műszakilag egy hengerhengert kell kicserélni a több közül – de a folyamat a csomagolási korlátok miatt sokkal bonyolultabb. Sok V-ikermotorkerékpáron (amely a cruiser típusú kerékpároknál gyakori) az első és a hátsó hengerek külön-külön hozzáférhetőek, és egyenként eltávolíthatók, ami jelentősen leegyszerűsíti a munkát egy soros motorhoz képest, ahol a hengerek egyetlen öntvényen osztoznak.

A soros négyes motoroknál a négy henger jellemzően egyetlen blokkként van kialakítva, nem pedig különálló hengerként. Ebben a kialakításban nem cserélhet ki egyetlen hengert külön-külön – az egész blokkot el kell távolítani, és ki kell cserélni vagy fel kell újítani. Ez alapvetően más munka, mint az egyhengeres vagy V-ikermotorkerékpár egyedi hordójának cseréje, és lényegesen több munkát és költséget igényel.

Egy V-iker vagy hasonló kivitelű henger cseréjekor, ahol külön hordók vannak, érdemes az ép henger furatát egyidejűleg megmérni. Ha mindkét henger hasonlóan kopott, csak az egyik cseréje esetén a második rövid időn belül a meghibásodás szélén maradhat, ami a munkaerőköltségek második körét eredményezi. Sok tapasztalt szerelő azt javasolja, hogy mindkettőt egyszerre végezze el, ha az érintetlen henger futásteljesítménye vagy kopási szintje közel van a szervizhatárhoz.

Egyhengeres motorkerékpárok: Miért hozzáférhetőbb a hengeres munka?

Az egyhengeres motorkerékpárok régóta ismertek mechanikai egyszerűségük és alacsony karbantartási költségük miatt, és ez közvetlenül a hengeres munkára is kiterjed. Mivel csak egy furattal kell foglalkozni, a hozzáférés egyszerű, az alkatrészek könnyebben beszerezhetők, és a teljes munka kevesebb időt vesz igénybe a műhelyben.

Az egyhengeres motorok szelepeinek szervizelése csak egy hengerfejet foglal magában, míg a V-ikerfejhez két fejhez kell hozzáférni – elöl és hátul –, a párhuzamos négyeshez pedig legalább négy, gyakran összesen nyolc vagy tizenhat szelepen keresztül kell dolgozni. Egy motoros számára, aki saját maga kívánja elvégezni a karbantartást, a motorkerékpár hengereinek egyenkénti cseréje a munka leginkább kezelhető változata.

A szokásos egyhengeres motorkerékpárok cserealkatrészei – 250–450 köbcentiméteres terepkerékpárok, ingázók a 125–300 köbcentiméteres tartományban, valamint a klasszikus brit és japán kismotorok – széles körben elérhetők az utángyártott beszállítókon keresztül. A powersports motoralkatrészekre szakosodott márkák dugattyú- és gyűrűkészletei jellemzően a furatméretek széles skáláját fedik le, és szabványos és túlméretes opciókat is kínálnak, így egyszerűvé téve az új dugattyú és az átfúrt vagy cserehenger illesztését.

Gyakori hibák, amelyeket el kell kerülni a motorkerékpár hengereinek cseréje során

Még a tapasztalt szerelők is hibázhatnak a hengermunka során, ami idő előtti meghibásodáshoz vagy motorkárosodáshoz vezethet. Ezek a legkövetkezményesebb hibák, amelyek ellen védekezni kell:

• Nem kell megmérni az új hengert beszerelés előtt. Még egy új vagy utángyártott hengert is meg kell mérni, hogy megbizonyosodjon arról, hogy megfelel-e a specifikációnak, mielőtt beindítaná a motort. Az OEM és az utángyártott alkatrészek nem mindig vannak a tűréshatáron belül azonnal.
• Biztosítógyűrűk újrafelhasználása. A dugattyúcsap-gyűrűk egyszer használatos alkatrészek. A motor belsejében kilazult használt biztosítógyűrű másodperceken belül tönkreteszi a furatot és a dugattyút. Mindig illesszen be újakat.
• Helytelen gyűrűrés. Felszerelés előtt ellenőrizze az egyes dugattyúgyűrűk véghézagát a furatban. Ha a rés túl kicsi, a gyűrű végei összecsapódnak, amikor a henger felmelegszik és kitágul, aminek következtében a gyűrű eltörik vagy bevágja a furatot. Ha túl nagy, a tömörítés gyenge lesz.
• Hibás nyomaték sorrend vagy értékek. A fejcsavar forgatónyomaték-szekvenciája a szorító terhelés egyenletes elosztására szolgál a fejtömítésen. A sorozat kihagyása vagy a túlfeszítés meghajlíthatja a fejet, vagy egyenetlenül összenyomhatja a tömítést, ami a fejtömítés felrobbanásához vezethet röviddel az összeszerelés után.
• Törmelék a forgattyúházban. Ha a forgattyúházat nyitva hagyja anélkül, hogy letakarná a munka során, a szemcsék, a tömítésanyag vagy a hardver beleeshet. Bármilyen törmelék, amely eléri az olajjáratokat vagy a főtengelyt, katasztrofális károsodást okozhat az alsó végén.
• A betörési időszak kihagyása. Új henger beszerelése és azonnali teljes gázzal történő vezetés megakadályozza, hogy a gyűrűk megfelelően illeszkedjenek, és a működés első néhány órájában bevághatja a friss furatot.

Hengercsere és motorcsere: mikor van értelme a teljes motort cserélni?

Néha a hengercsere gazdaságossága a használt cseremotor egyszerű beszerzése javára billen. Ha a motor alsó végén (főtengely, hajtórúd csapágyak, sebességváltó) is látható a kopás, akkor több száz dollárt költeni hengermunkára csak azért, hogy rövid időn belül meghibásodjon az alsó vége, nincs értelme anyagilag.

Általános viszonyítási alapként: ha a hengercsere költsége – alkatrészek plusz munkadíj – megközelíti vagy meghaladja egy ismerten jó használt motor költségének 60-70%-át, és a motor többi részét nem nemrégiben vizsgálták vagy szervizelték, érdemes elgondolkodni a használt motor cseréjén. A teljes motorcsere vonzereje abban rejlik, hogy tudja, hogy benne minden együtt fut, és egyenletes állapotban van, míg a célzott hengerjavítás más problémákat is feltárhat a motor kinyitása után.

Ez azt jelenti, hogy egy használt motor magában hordozza a maga ismeretlenségét. Kompressziós teszt, szivárgási teszt és olajelemzés nélkül a donormotoron a vásárlás előtt, az egyik bizonytalanságot a másikra cseréli. Sok motoros előnyben részesíti a diagnosztizált problémákkal rendelkező, ismert motor javításának átláthatóságát, mint egy ismeretlen előzményű használt egység beszerelését.

Mennyibe kerül egy motorkerékpár hengerének cseréje?

A költségek nagymértékben változnak a henger típusától, a motorkerékpár gyártmányától és modelljétől, attól függően, hogy OEM vagy utángyártott alkatrészeket használnak-e, és attól, hogy a munkát barkácsolás vagy üzlet végzi-e. Az alábbi táblázat reális költségtartományokat ad a leggyakoribb forgatókönyvekhez:

Egy tipikus kis és közepes méretű egyhengeres motorkerékpár esetében a barkács hengercsere teljes költsége – beleértve az új hengert, dugattyúkészletet, tömítéskészletet és új biztosítógyűrűket – általában 200 és 600 dollár közé esik alkatrészenként, attól függően, hogy OEM vagy minőségi utángyártott alkatrészeket választ. Az egyhengeres motoron a teljes munkához szükséges bolti munkaerő általában három-hat órát vesz igénybe, általában 80 és 130 dollár közötti óradíj mellett, így a csak munkaköltség nagyjából 240 és 780 dollár között mozog.

Választás az OEM és az utángyártott motorkerékpár-alkatrészek között

Az OEM hengereket az eredeti alkatrészekkel megegyező specifikációk szerint gyártják, és pontosan a tervezettnek megfelelően illeszkednek és működnek. A jelenlegi sorozatgyártású, még garanciális motorkerékpárokhoz, vagy olyan nagy teljesítményű kerékpárokhoz, amelyeknél szűk a tűréshatár, az OEM a biztonságosabb választás. A fő hátrány az ár – az OEM hengerek lényegesen drágábbak lehetnek, mint az utángyártott alternatívák, és a régebbi vagy már nem gyártott modelleknél előfordulhat, hogy az OEM alkatrészek már egyáltalán nem állnak rendelkezésre.

A neves powersport-alkatrész-beszállítók utángyártott hengerei és dugattyúkészletei jól bevált alternatívát jelentenek, és a motorkerékpárok széles skáláját lefedik. Sok elterjedt egyhengeres terep- és ingázókerékpárnál az utángyártott dugattyúkészletek tartalmazzák a dugattyút, a gyűrűket, a csuklócsapot, a biztosítógyűrűket és néha a hengert is – lényegesen alacsonyabb áron, mint az OEM. Az utángyártott márkák minősége eltérő, ezért érdemes ellenőrizni, hogy a szállító rendelkezik-e az Ön motorjával, mielőtt elkötelezi magát a vásárlás mellett.

Egy praktikus megjegyzés: ha utángyártott hengert rendel, ellenőrizze a furat átmérőjét, a csap furatmintáját és a nyílások elrendezését az eredetihez képest – különösen régebbi vagy kevésbé elterjedt motorkerékpárokon, ahol több gyártási változat is létezhetett. Ha az OEM cikkszámot referenciaként használja az utángyártott rendelések során, akkor Ön közvetlen cserealkatrészt kap, nem pedig egy közeli, de nem teljesen kompatibilis alkatrészt.
