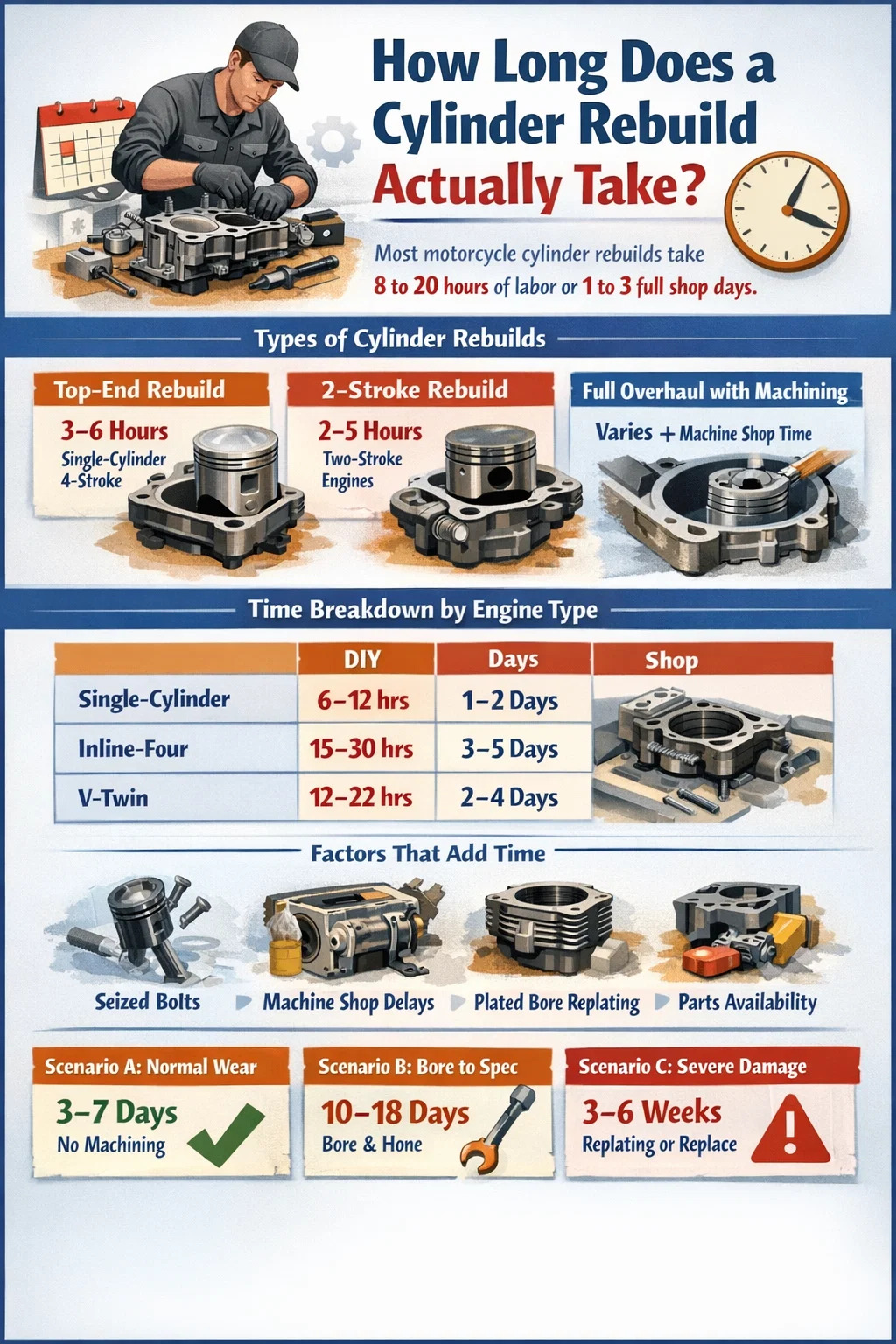

Mennyi ideig tart egy henger újjáépítése? Teljes útmutató

Mennyi ideig tart valójában egy henger felújítás?

A legtöbbnek motorkerékpár henger újjáépít, meg kell terveznie 8-20 óra munkaidő ha saját maga végzi a munkát, vagy nagyjából 1-3 teljes bolti nap ha a munkát hivatásos szerelőnek adják át. Ez a tartomány szándékosan széles – a tényleges idő nagymértékben függ a motor típusától, a henger állapotától, attól, hogy szükség van-e gépműhelyi munkára, és az alkatrészek elérhetőségétől.

Egy egyszerű, egyhengeres motorkerékpár-motor minimális kopással és könnyen beszerezhető alkatrészekkel reálisan egy hétvége alatt újra összeállhat. Egy többhengeres sportkerékpár sérült furatokkal, elvetemült felületekkel és utólag megrendelt OEM-dugattyúkkal két-három hétre is meghosszabbíthatja a munkát, ha beleszámít a gépműhelybe való várakozásba és az alkatrészszállításba.

Mielőtt belemerülne a részletekbe, vegye figyelembe, hogy a fizikai csavarozási idő és a teljes naptári idő két nagyon különböző szám. A szerelőórák a gyakorlati munkát mérik. A naptári idő magában foglalja a megmunkálási sorokat, az alkatrészek átfutási idejét és a tömítőanyagok száradási idejét. Mindkettő számít, amikor azt tervezi, hogy mennyi ideig lesz üzemen kívüli kerékpárja.

Mi számít motorkerékpár-henger átépítésnek?

A "henger-újraépítés" kifejezést lazán használják, és a munka hatóköre drámaian megváltoztatja az időbecslést. Mielőtt meg tudná becsülni, hogy egy munka mennyi ideig tart, pontosan meg kell határoznia, hogy mit kell tenni.

Felső végű újjáépítés

Ez a leggyakoribb típus. A motorkerékpár hengereinek felső kategóriás átépítése magában foglalja a hengerfej eltávolítását, a dugattyú és a gyűrűk ellenőrzését és cseréjét, a hengerfurat kopásának ellenőrzését, és mindent össze kell szerelni új tömítésekkel és tömítésekkel. Az egyhengeres négyütemű motorokon, mint például a Honda CRF450 vagy a Kawasaki KLX300, egy tapasztalt szerelő csúcsteljesítményt tud teljesíteni. 3-6 óra ha minden alkatrész a padon van.

Kétütemű henger átépítése

A kétütemű motorkerékpár-hengerek – amelyek gyakoriak a motocross kerékpárokban, a veterán gépekben és a kisebb lökettérfogatú utcai kerékpárokban – szerkezetileg egyszerűbbek, de gyakran pontosabb munkát igényelnek a csatlakozók és a burkolat körül. A kétütemű felső vég újjáépítése általában tart 2-5 óra a szét- és összeszerelési munkákhoz. Ha azonban a Nikasil vagy a krómozás elhasználódott, a hengert ki kell küldeni cserére, vagy teljesen ki kell cserélni, amivel napokat vagy heteket kell hozzáadni az idővonalhoz.

Teljes hengerfelújítás, beleértve a megmunkálást

Ha egy furat kerek, hornyolt vagy a szervizhatáron túl van, gépműhelyi munkára van szükség. Ez magában foglalja a henger túlméretes átmérőjére történő fúrását és a falak megfelelő felületkezelésére való csiszolását. A legtöbb gépműhely egyetlen motorkerékpár-hengerfúrási munkát végez 2-5 munkanap , bár a forgalmas üzletek vagy a szokatlan hengerméretek ezt 7-10 napra is kitolhatják. Adja hozzá ezt a várakozási időt a szétszerelési és összeszerelési órákhoz.

Időbeli lebontás motorkerékpár motortípus szerint

A motor konfigurációja a teljes átépítési idő egyik legnagyobb tényezője. A több henger több alkatrészt, több tömítést, több nyomatéksorrendet és több lehetséges komplikációt jelent.

Ezek az adatok egy szabványos felső kategóriás átépítést feltételeznek új dugattyúkkal, gyűrűkkel, tömítésekkel és adott esetben szeleptömítésekkel. Nem veszik figyelembe az elakadt rögzítőelemeket, a sérült meneteket, a lecsupaszított fejű csavarokat vagy más olyan bonyodalmakat, amelyek könnyen 2-6 órát növelhetnek bármely munkához.

Lépésről lépésre: Mi történik a motorkerékpár hengerének átépítése során

A folyamat egyes fázisainak megértése segít pontosabban megbecsülni az időt, és elkerülni a meglepetéseket a munka során. Íme egy valósághű áttekintés arról, hogy mit tartalmaz egy tipikus motorkerékpár-henger átépítés.

1. fázis: Diagnosztika és ellenőrzés a bontás előtt

Mielőtt egyetlen csavar is leszakadna, a kompressziós és a szivárgási teszt felfedi, hogy a henger milyen mértékben romlott el. A 120 psi alatti nyomásérték egy tipikus 250–500 cm3-es négyüteműnél a dugattyúgyűrű kopására utal. Szivárgási teszt, amely több mint 15–20%-os szivárgási pontot mutat a gyűrűk, szelepek vagy mindkettő felé. Ez a diagnosztikai szakasz tart 30-60 perc és többórás találgatást takarít meg a későbbiekben.

2. fázis: Motor eltávolítása vagy hozzáférés

Egyes motorkerékpárok felső kategóriás hozzáférést tesznek lehetővé anélkül, hogy levennék a motort a vázról. Sok egyhengeres enduro és trail kerékpár például lehetővé teszi a hengerfej és a kancsó húzását, miközben a motor fel van szerelve. Mások – különösen soros négyes sportkerékpárok és egyes V-ikermotorok – teljes motorhúzást igényelnek, mielőtt megfelelően hozzáférnének a hengerhez. Egyedül a motor eltávolítása CBR600RR vagy hasonló gépen szükséges 2-4 óra önmagában.

3. fázis: A hengerfej eltávolítása és lebontása

A hengerfej eltávolításához folyadékhűtéses motoroknál le kell engedni a hűtőfolyadékot, le kell választani a bütykös láncfeszítőket, meg kell húzni a bütykös lánckereket, és a megfelelő sorrendben meg kell lazítani a fejcsavarokat. Az egyhengeres fej kijöhet 45-90 perc . Egy négyhengeres fej kettős felső bütyökkel és 20 vagy több fejű csavarral 2-3 órát vesz igénybe.

4. fázis: Henger és dugattyú eltávolítása

Ha a fej le van kapcsolva, a hengeres kancsó felemelkedik a forgattyúházról. A dugattyúcsap ki van hajtva, és a dugattyú elválik a hajtórúdtól. A munka ezen része általában eltart 30-60 perc hengerenként. Gondoskodni kell a forgattyúház nyílásának védelméről a törmeléktől, miközben a motorkerékpár hengere le van kapcsolva.

5. fázis: Mérés és értékelés

Csupasz hengernél a furat átmérőjét több ponton mérik furatmérővel vagy teleszkópos idomszerrel és mikrométerrel. A kúpos és a körön kívüli leolvasások határozzák meg, hogy egy egyszerű csiszolással helyreállítják-e a felületet, vagy teljes fúrásra van szükség. A legtöbb gyártó szolgáltatási korlátot határoz meg 0,05-0,10 mm kopás, mielőtt fúrásra lenne szükség. Ez a mérési fázis 30-45 percet vesz igénybe, és mindent meghatároz, ami ezután következik.

6. fázis: Gépműhelyi munka (ha szükséges)

Ha a furat megmunkálásra szorul, a hengert ledobják egy gépműhelyben. A szabványos túlméretes lépések általában 0,25 mm, 0,50 mm és 1,00 mm a raktáron. A gépműhely az új átmérőre fúrja ki a hengert, és csiszolja, hogy a megfelelő sraffozási mintát érje el a gyűrűüléshez. Egy egyszerű fúró-csiszolási munka hozzáértő boltban kerül kiadásra 60 és 150 dollár között egyetlen motorkerékpár-hengerhez, és általában 2-5 munkanapon belül készen van. Ez alatt a várakozási idő alatt megtisztíthatja az alkatrészeket, új dugattyúkat vásárolhat, és előkészítheti a fejet az összeszereléshez.

7. fázis: Hengerfej munka

Amíg a henger távol van vagy a padon van, a fej kap figyelmet. Ellenőrzik a szelephézagokat, a szelepülékeket, és a fejfelületet vetemedés szempontjából egy egyenes éllel és hézagmérővel. Egy elvetemült fejfelület több mint 0,05 mm jellemzően burkolat felújításra szorul. Ha a szelepeket cserélik vagy lelapolják, adjon hozzá további 2-4 órát a munka fejmunkájához.

8. fázis: Alkatrészbeszerzés és átfutási idők

Az alkatrészek rendelkezésre állása gyakran a legnagyobb késés a motorkerékpár-henger átépítésében. Az OEM dugattyúk a jelenlegi sorozatgyártású modellekhez általában 3-7 munkanapon belül elérhetők a kereskedőtől. Az olyan márkák utángyártott opciói, mint a Wiseco, JE Pistons vagy Vertex, gyakran vannak raktáron, és még aznap kiszállításra kerülhetnek. Régebbi vagy már nem gyártott modellekhez az alkatrészeket is igénybe vehetik 2-6 hét beszerezni, különösen tengerentúli beszállítóktól. A lebontás előtti alkatrészek rendelése – miután meggyőződött arról, hogy mire van szüksége a kerékpárnak – jelentősen lerövidíti a naptári időt.

9. fázis: Összeszerelés

Az összeszerelés általában időt vesz igénybe 60-80 százalék a szétszerelési időből – de nagyobb odafigyelést igényel. A gyűrűréseket ellenőrizni kell, és megfelelően kell elosztani. A dugattyú irányának meg kell egyeznie a koronán lévő irányjelzésekkel. A fejcsavarok nyomatékának pontosan követnie kell a gyártó specifikációit, jellemzően spirálisan, a középponttól kifelé haladva, két vagy három lépésben. Alumínium fejen akár 10 százalékos túlhúzás is vetemedést vagy csupasz szálat okozhat.

10. fázis: Betörés és visszahúzás

Összeszerelés után az újonnan felújított motorkerékpár hengerének megfelelő bejáratási időszakra van szüksége. A legtöbb gyártó ajánlja 500-1000 mérföld változatos terhelés mellett, elkerülve a tartósan magas fordulatszámot az első néhány fűtési ciklusban. Sok tapasztalt építő az első fűtési ciklus után – miután a motor elérte az üzemi hőmérsékletet és visszahűlt – meghúzza a fejű csavarokat is, hogy kompenzálja a tömítés összenyomódását és a hőtágulási ülepedést. Ez a betörési szakasz nem kicsavarási idő, hanem a teljes újjáépítési folyamat része.

Tényezők, amelyek miatt a henger átépítése tovább tart

Számos változó következetesen az alapvonal becslésén túl tolja az újraépítési időt. Ha ezeket előre ismeri, akkor ennek megfelelően tervezhet.

• Beszorult vagy korrodált kötőelemek: Az évek óta nem eltávolított fejű csavarok gyakran beleakadnak az alumíniummenetbe. A kihúzás órákig is eltarthat, és legrosszabb esetben egy eltört csavar kifúrása után helicoil betétet kell beszerelni. Ha a motor elöregedett, vagy nem karbantartották beragadásgátló anyaggal, számoljon be plusz 2-5 órát.
• Pontozott hengerfalak: A kipördült csapágyakból vagy leesett szelepekből származó mély függőleges bevágásokhoz a szabványos túlméretes lépéseknél jóval nagyobb fúrást, vagy teljes cserehenger beszerzését kell végezni. Ez 1-2 héttel növelheti a projektet.
• Nikasil vagy bevonatos furat sérülése: Sok modern motorkerékpár-henger öntöttvas bélés helyett keménylemezes furatot használ. Ezeket nem lehet hagyományosan unatkozni. Ezeket ki kell cserélni, öntöttvas betéttel kell felszerelni, vagy ki kell cserélni. A szolgáltatások cseréje általában igénybe veszi 2-4 hét és 150-400 dollárba kerül.
• Rejtett sérüléseket fedeztek fel az átépítés közben: A meggörbült hajtórúd, a kopott nagyvégű csapágy vagy a főtengely sérülése, amelyet a felső vég szétválasztása után találtak, kibővíti a hatókört a henger-újraépítéstől a teljes motor-újraépítésig. Ez megsokszorozhatja az időt és a költségeket is.
• Nem elérhető OEM alkatrészek: Azok a már nem gyártott modellek, amelyekben már nem gyártanak eredeti dugattyúkat és tömítéseket, egyedi gyártást vagy utángyártott helyettesítési kutatást igényelnek. Ez a beszerzési folyamat önmagában napokig is eltarthat.
• Első barkácsépítő: Az első alkalommal felújítónak, aki gondosan követi a szervizkönyvet, általában 2-3-szor több időbe telik, mint egy tapasztalt szerelőnek, aki ugyanazt a munkát végzi. Ez nem kritika – ez egyszerűen a munka közbeni tanulás valósága. Vedd ezt őszintén be az idővonaladba.

Hogyan befolyásolja a henger állapota a teljes újraépítési időt

A motorkerékpár hengerének fizikai állapota, amikor kinyitod, az egyetlen legnagyobb változó a teljes idővonalon. Három forgatókönyv fedi le a legtöbb helyzetet.

A forgatókönyv: Normál kopás, nincs szükség megmunkálásra

A furat a specifikáción belül van. A falakon kisebb sraffozás látható, de pontozás nincs. Egy könnyű csiszolásra a felületi minőség helyreállítására, és csak új gyűrűkre, dugattyúkra és tömítésekre van szükség. Ez a leggyorsabb eredmény. Teljes naptári idő: 3-7 nap , többnyire alkatrészekre vár.

B forgatókönyv: A furat nem megfelelő, szabványos gépi munka szükséges

A mérések azt mutatják, hogy a furat a használati határon túl kopott. Fúrási munkára van szükség, túlméretes dugattyúval együtt. A henger 3-7 napot tölt a gépműhelyben. Teljes naptári idő: 10-18 nap a legtöbb esetben.

C forgatókönyv: Súlyos sérülés, csere vagy csere szükséges

Mély horzsolás, megpördült csapágy sérülés vagy lemezelt furathiba. Csereszolgáltatás, hengercsere beszerzése vagy hüvely beszerelése szükséges. Teljes naptári idő: 3-6 hét reális. Ez a forgatókönyv leggyakrabban olyan kétütemű motorkerékpár-hengereknél fordul elő, amelyek elegendő előkevert olaj nélkül vagy meghibásodott erőszeleppel működnek.

DIY vs. Professional Shop: Idő-összehasonlítás

A barkácsolt átépítés és a kerékpár boltba szállítása közötti választás nemcsak a költségeket, hanem az idővonalat és a várakozás típusát is megváltoztatja.

Amikor önmaga újjáépít egy motorkerékpár hengerét, Ön kézben tartja az ütemtervet. Dolgozhat esténként és hétvégén, proaktívan rendelhet alkatrészeket, és gyorsan mozoghat, miután a gépműhely visszaküldi a hengert. A hátránya, hogy minden ismeretlen időt növel, mert menet közben tanul, és a hibák azt jelentik, hogy újra szét kell szerelni. Egy barkácsmunkában lecsupaszított fejű csavar akár egy teljes hétvégét is hozzáadhat a projekthez.

Egy professzionális motorkerékpár-szaküzlet gyorsabban végzi el a gyakorlati munkát – gyakran a köztes barkácsoló idő negyede alatt. De az üzletekben sorok vannak. A lovaglás csúcsszezonjában számos független üzletet lefoglalnak 2-4 hét kihagyás csak hogy a biciklijét liftre vigye. Egy olyan munka, amelynek elvégzése egy technológiának 8 órát vesz igénybe, 3 héttel a 8 óra kezdete előtt lezajlik.

Ha a naptári idő az elsődleges, akkor az előre megrendelt alkatrészekkel való barkácsolás gyakran felülmúlja az üzletet, különösen az egyszerű egyhengeres átépítéseknél. Ha a műszaki pontosság vagy a garanciális aggályok fontosabbak, az üzlet megéri a várakozást.

Eszközök és előkészületek, amelyek csökkentik az újjáépítési időt

A motorhengereket rendszeresen újjáépítő szerelők nemcsak a tapasztalat, hanem a felkészültség miatt is gyorsabban végeznek. A megfelelő eszközök és beállítások csökkentik a babrálást, a hibákat és az ismétlődő munkát.

• Nyomatékkulcs: Nélkülözhetetlen a fejcsavarokhoz. A gyártó specifikációi szerinti kattintásos nyomatékkulcs használata megakadályozza a túlnyomaték okozta sérüléseket és a visszahúzási nyomaték késéseket.
• Gyűrűs kompresszor: Felgyorsítja a dugattyús felszerelést 20 perces küzdelemről 3 perces működésre. Egy olcsó, nem jól illeszkedő kompresszor több időbe kerül, mint amennyit megtakarít.
• Furatmérő és mikrométer készlet: A pontos mérés megakadályozza, hogy a henger kétszer kerüljön a gépműhelybe. Ha ezeket az eszközöket autóalkatrész-üzletből bérli, nem kerül semmibe, és napokat takarít meg.
• Szeleprugó kompresszor: Szelepek cseréje vagy lelapolása esetén a megfelelő szeleprugó-kompresszor kiküszöböli annak a kockázatát, hogy a befogópatronok és az alkatrészek elvesznek a motortérben.
• Alkatrészmosó vagy ultrahangos tisztító: Tisztítsa meg az alkatrészeket mérés és összeszerelés előtt. A szennyeződés és a régi tömítésanyag félrevezető méréseket és tömítési hibákat okoz.
• OEM szervizkönyv: Nem csak hasznos – elengedhetetlen. Az OEM-kézikönyvben szereplő nyomaték-specifikációk, hézaghatárok és összeszerelési sorrend a legmegbízhatóbb adatforrás bármely konkrét motorkerékpár-henger-újraépítéshez. A harmadik féltől származó útmutatók és fórumbejegyzések gyakran tartalmaznak hibákat.

Ha a munka megkezdése előtt 2 órát tölt a munkaterület előkészítésével, az eszközök összegyűjtésével és a szervizkönyv vonatkozó szakaszainak elolvasásával, több időt takarít meg, mint a 2 óra költsége.

Újjáépítési időközök: mikor kell valójában egy motorkerékpár hengerét átépíteni?

Az újjáépítés esedékességének ismerete segít előre tervezni, nem pedig reagálni egy leégett motorra. Az újjáépítési időköz használati esetenként jelentősen eltér.

Ahelyett, hogy találgatna, húzza meg a fejét és mérje meg. A gyártó specifikációjához képest 10-15%-nál nagyobb mértékben visszaeső kompressziós teszt vagy 20%-nál nagyobb szivárgást mutató szivárgási teszt megbízható jelzés arra vonatkozóan, hogy a motorkerékpár hengerét a teljes meghibásodás előtt figyelni kell.

Költségmegfontolások, amelyek befolyásolják az újjáépítés tervezését

A költség és az idő összekapcsolódik a motorkerékpár hengerének átépítésében. A magasabb költségvetés gyakran gyorsabb átfutási időt vásárol – éjszakai alkatrészszállítást, elsőbbségi gépműhelyi szolgáltatást, vagy egy professzionális műhely fizetését, hogy mindezt megoldja.

Egy egyszerű barkácsolási felső készlet egy általános egyhengeres motorkerékpárhoz – dugattyú, gyűrűk, csuklócsap, biztosítógyűrűk és teljes tömítéskészlet – általában költséges 80 és 250 dollár között a márkától és attól függően, hogy az OEM vagy az utángyártott termékeket választja. Ha hozzáadjuk a fúrómunkát, az alkatrészek és a megmunkálás összköltsége eléri a 200-450 dollárt. A professzionális munkaerő ezen felül óránként 90-150 dollárért, 5-10 számlázott órával teljes bolti újjáépítést tesz lehetővé. 650 és 1800 dollár között egyhengeres motorhoz.

A soros négyes sportkerékpároknál a teljes professzionális henger-újraépítés megmunkálással elérhető 2500-5000 dollár ha az alkatrészeket, a munkát és a gépi munkát összeszámolják. Ez az a tartomány, ahol a motorosok gyakran mérlegelik, hogy az újjáépítésnek van-e anyagi értelme, szemben az alacsony futásteljesítményű használt motor megtalálásával.

További költségtervezés 20-30 százalék a kezdeti alkatrészbecslésen túlmenően megbízható hüvelykujjszabály. A váratlan tárgyakat – elvetemült fejet, beszorult kipufogócsapot, kopott bütykösláncot – a lebontás után fedeznek fel, nem korábban.

Reális idővonalak konkrét motorkerékpár-példákhoz

Az absztrakt becslések hasznosak, de a konkrét példák világosabban közvetítik a valóságot. Íme, hogyan működik az idővonal három általános motorkerékpár-henger-újraépítési forgatókönyv esetén.

Honda CRF450R motocross kerékpár – Rendszeres karbantartás, átépítés

A CRF450R-t gyakori csúcsminőségű szolgáltatásra tervezték. Egy tapasztalt motoros, aki kéznél van szerszámokkal és már megrendelt alkatrészekkel, elvégezheti ezt a motorkerékpár-henger átépítést egy nap . A szétszerelés 2-3 órát vesz igénybe, az ellenőrzés és a mérés 30 percet vesz igénybe, a délután folyamán új dugattyú és gyűrűk kerülnek be, estére pedig újra összeáll a bringa. Ha alkatrészeket kell rendelni, adjon hozzá 3-5 munkanapot a szállításhoz. Az időben történő átépítéshez nincs szükség megmunkálásra.

Kawasaki Ninja 650 — Elhanyagolt karbantartás miatt kopott furat

Párhuzamos ikerpár 0,08 mm-es furattal, 55 000 km-es ritka olajcsere után. Mindkét hengert 0,25 mm-es méretig fúrni kell. A motor eltávolítása fél napig tart. A hengerek a gépműhelybe mennek 4-6 munkanap . A túlméretes dugattyúkat 5 napon belül egy utángyártott beszállítótól szerzik be. Az összeszerelés egy teljes napot vesz igénybe. Teljes naptári idő: kb 12-16 nap .

Yamaha YZ250 kétütemű — Oil Starvation által kivágott furat

Szabad szemmel látható mély függőleges pontozás. A Nikasil bevonatú furat hagyományosan nem megmunkálható. A hengert cserélő szakemberhez küldik. Csere átfutási idő: 3 hét . Új OEM dugattyú készleten. A szét- és összeszerelés összesen 4-6 óra gyakorlati munkát jelent. Teljes naptári idő: kb 25-30 nap , szinte teljes mértékben az újrajelölési sor határozza meg.

A teljes újjáépítési idő lerövidítése

Ha prioritást élvez a motorkerékpár gyors visszajuttatása az utakra, léteznek olyan törvényes stratégiák, amelyek a teljes naptári időt lenyomják anélkül, hogy a minőséget rontják.

1. Rendeljen alkatrészeket lebontás előtt. Amint egy kompressziós vagy szivárgási teszt megerősíti, hogy mire van szükség, azonnal rendeljen alkatrészeket. Mire a motort szétszerelik és kimérik, az alkatrészek már szállítás alatt lehetnek.
2. A henger leadása előtt hívja fel a gépműhelyt. Kérdezzen az aktuális várakozási időkről és arról, hogy elérhető-e az elsőbbségi ütemezés. Egyes üzletek szerény felár ellenében 24 óra alatt megfordíthatják a motorkerékpár hengereit.
3. Várakozás közben tartsa elérhetővé a kerékpár többi részét. Amíg a henger a gépműhelyben van, használja az időt a váz tisztítására, a fogyóeszközök cseréjére, a lánc és a lánckerekek ellenőrzésére, valamint a légszűrő szervizelésére. Az újjáépítési leállás produktív karbantartási idővé válik.
4. Fontolja meg az előre beépített cserehengert. A szokásos motorkerékpár-motorokhoz komplett utángyártott hengerek kaphatók olyan beszállítóktól, mint a Cylinder Works vagy a ProX. Ezek teljesen kiküszöbölik a megmunkálási várakozási időt – a cserehenger beszerelésre készen érkezik, új furattal és néha egy dugattyúkészlettel.
5. Indítás előtt nyissa ki a szervizkönyvet. A forgatónyomaték-specifikációk vagy az összeszerelési sorrend keresése érdekében végzett leszerelés leállítása megszakításonként 30-90 percet vesz igénybe. A vonatkozó szakaszok előzetes átolvasása ezt teljesen elkerüli.
